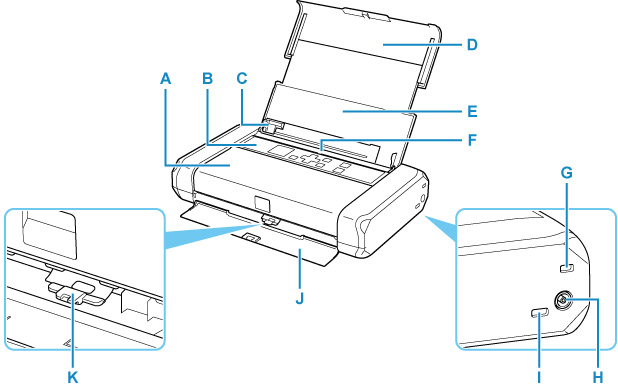

Vorderansicht

A: Abdeckung für den Druckkopf

Öffnen zum Austausch eines Tintenbehälters oder zum Entfernen eines Papierstaus im Drucker.

B: Bedienfeld

Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen.

• Bedienfeld

C: Papierführung

Stellen Sie die Papierführung so ein, dass sie auf der linken Seite eng am Papierstapel anliegt.

D: Papierstütze

Wird herausgezogen, um Papier in das hintere Fach einzulegen.

E: Abdeckung des hinteren Fachs

Öffnen Sie sie, um Papier in das hintere Fach einzulegen.

F: Hinteres Fach

Legen Sie hier das Papier ein. Blätter desselben Papierformats und -typs können als Stapel eingelegt werden. Sie werden beim Druckvorgang automatisch einzeln eingezogen.

• Einlegen von Normalpapier/Fotopapier
• Einlegen von Umschlägen

G: Sicherheitsschlitz

Setzen Sie das Sicherheitskabel oder andere Materialien zum Schutz vor Diebstahl ein.

H: Anschluss für das Netzteil

Schließen Sie den mitgelieferten Netzteilstecker hier an.

I: USB-Anschluss

Schließen Sie das USB-Kabel zum Anschluss des Druckers an einen Computer an.

J: Abdeckung für den Papierausgabeschacht

Hier wird das bedruckte Papier ausgegeben.

K: Papierstärkehebel

Damit wird im Abgleich mit dem Medientyp der Abstand zwischen Druckkopf und eingelegtem Papier geregelt.

Setzen Sie ihn nach links, wenn Sie Briefumschläge bedrucken.

Setzen Sie ihn nach rechts, wenn Sie anderes Papier als Umschläge bedrucken.

Wichtig

• Vermeiden Sie jede Berührung des Metallgehäuses.

• Das USB-Kabel darf nicht angeschlossen oder abgezogen werden, während der Drucker über den Computer druckt. Dies kann Probleme hervorrufen.
